- 產品型號：60078228
- 頻率：3~75MHZ
- 尺寸：11.05*3.68mm
- 產品介紹：引腳焊接型石英晶體元件.工廠倉庫長時間大量庫存常用頻點,.高精度的頻率和晶振本身更低的等效串聯電阻.常用負載電容,49/S石英晶振,因插件型鏡頭成本更低和更高的批...
-

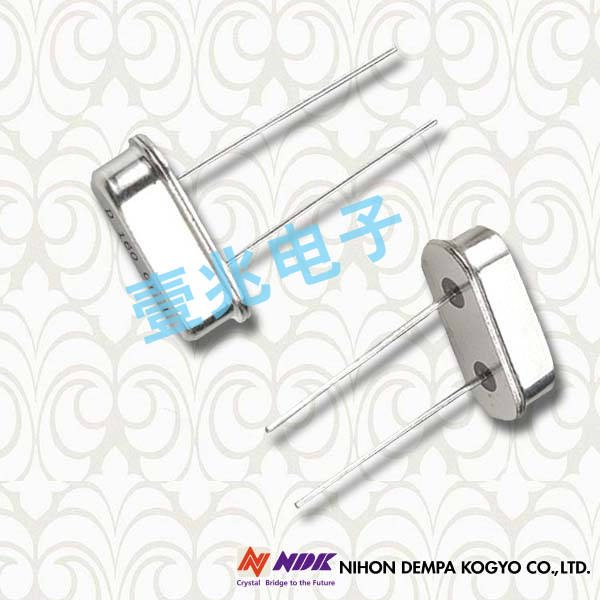

NDK晶振,石英晶振,AT-41晶振
NDK晶振集團所處于的事業環境是智能手機市場的擴大已在延緩,但伴隨著LTE的普及和要求比以往更高的GPS精度等帶來的搭載部件的構成的變化,使得TCXO(溫度補償晶體振蕩器)和SAW(彈性表面波)器件的需要在急速增加.由此,本集團將方針轉換至面向量產市場的產品的再強化上,把均衡縮減戰略切換成成長戰略.
車載用高信賴產品,在ADAS(先進駕駛輔助系統)所使用的車載相機和倒車?yán)走_(dá)、遠程信息處理等用途,晶體元器件的需求也呈現增加的趨勢.因此,我們會開發有源晶振TCXO(溫度補償晶體振蕩器)、ICXO(鐘用晶體振蕩器)、SAW器件等的車載用高信賴性產品并擴大其銷售.
.jpg)

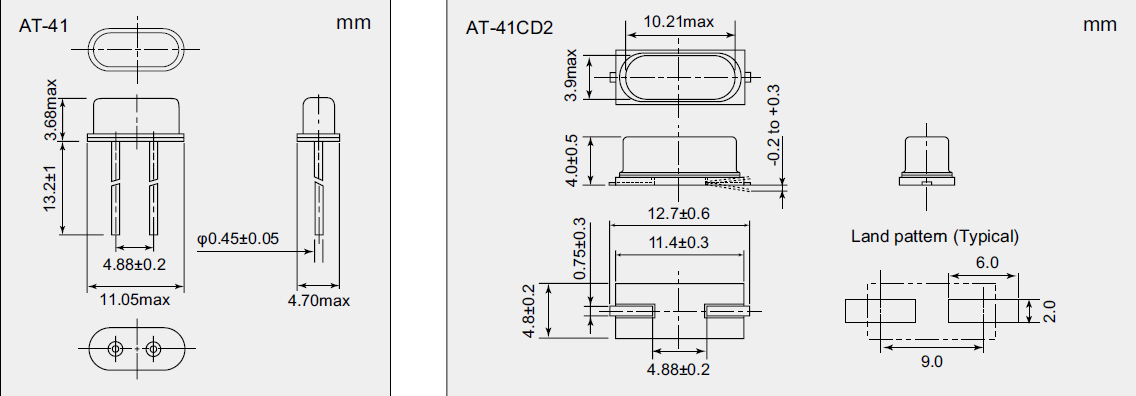

| 晶振規格參數 | AT-41晶振 |
| 標稱頻率范圍(MHz) | 3~75MHz |
| 泛音的順序 | 基本 |
| 頻率公差(25±3°C) | ±20 × 10−6 |
| 頻率和溫度特征(參照+ 25°C) | ±30 × 10−6 |
| 工作溫度 | −10 to +70 °C |
| 儲存溫度 | –40℃~85℃ |
| 等效串聯電阻 | 指* 1 |
| 級別的驅動 | Refer to *2 (Max. 1000 μW) |
| 負載電容 | 16pF |
.jpg)
NDK晶振,石英晶振,AT-41晶振, 插件石英晶振最適合用于比較低端的電子產品,比如兒童玩具,普通家用電器,即使在汽車電子領域中也能使產品高可靠性的使用.并且可用于安全控制裝置的CPU時鐘信號發生源部分,好比時鐘單片機上的石英晶振,在極端嚴酷的環境條件下,晶振也能正常工作,具有穩定的起振特性,高耐熱性,耐熱循環性和耐振性等的高可靠性能.
石英晶振在選用晶片時應注意溫度范圍、晶振溫度范圍內的頻差要求,貼片晶振溫度范圍寬時(-40℃-85℃)晶振切割角度比窄溫(-10℃-70℃)切割角度應略高.對于晶振的條片,長邊為 X 軸,短邊為 Z 軸,面為 Y 軸.對于圓片晶振,X、Z 軸較難區分,所以石英晶振對精度要求高的產品(如部分定單的 UM-1),會在 X 軸方向進行拉弦(切掉一小部分),以利于晶振的晶片有方向的裝架點膠,點膠點點在 Z 軸上.保證晶振產品的溫度特性.AT-41晶振,插件型晶振,引腳石英晶振.
境保護方針.jpg)
NDK晶振將:
通過適當控制環境影響的物質,減少能源的使用,以達到節約能源和節約插件石英晶體原料資源的目的.有效利用資源,防止環境污染,減少和妥善處理廢物,包括再利用和再循環.通過開展節能活動和減少二氧化碳排放防止全球變暖.避免采購或使用直接或間接資助或受益剛果民主共和國或鄰近國家武裝組織的礦產.AT-41晶振,插件型晶振,引腳石英晶振.
NDK晶振集團將確保其產品及相關設施滿足甚至超出國家的、州立的以及地方環保機構的相關法規規定及其他要求,同時該公司盡可能的參與并協助政府機關和其他官方組織從事的環保活動.消除事故和環境方面的偶發事件,減少49S石英晶振生產過程中廢物的產生和排放,有效的使用能源和各種自然資源,對緊急事件做好充分準備,以便及時做出反應.NDK晶振,石英晶振,AT-41晶振.
對我們的插件晶振產品進行檢驗,同時告知我們的員工顧客以及公眾,如何安全的使用,如何使用對環境影響較小,幫助我們的雇員合同方商業伙伴服務提供上理解他們的行為如何影響著環境.公司的各項能源、資源消耗指標和排放指標達到國內領先、國際先進水平.
.jpg)
機械振動的影響
當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如:壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管晶體產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.AT-41晶振,插件型晶振,引腳石英晶振.
PCB設計指導
(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于音叉晶體器件的PCB板上.如果您安裝在同一個PCB板上,最好使用余量或切割PCB.當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同.建議遵照內部板體特性.
(2) 在設計時請參考相應的石英晶體推薦封裝.NDK晶振,石英晶振,AT-41晶振.
(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用.
(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料.
