首頁歐美晶振 ECS晶振ECS晶振,貼片晶振,ECX-39晶振

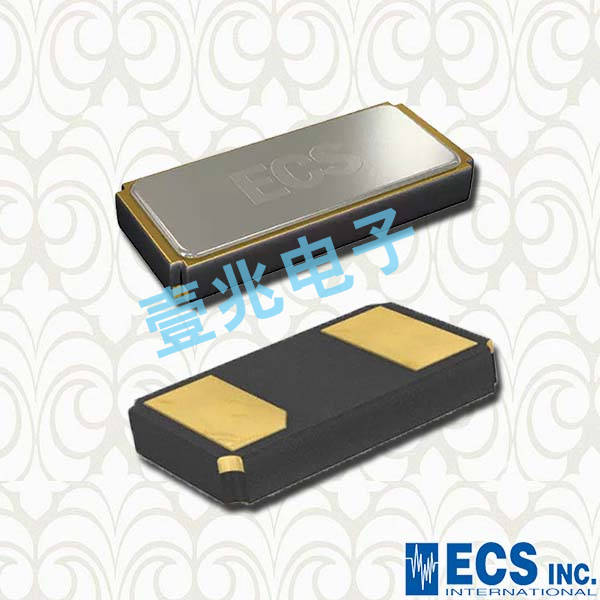

ECS晶振,貼片晶振,ECX-39晶振

產品型號：54063087
頻率：32.768KHZ

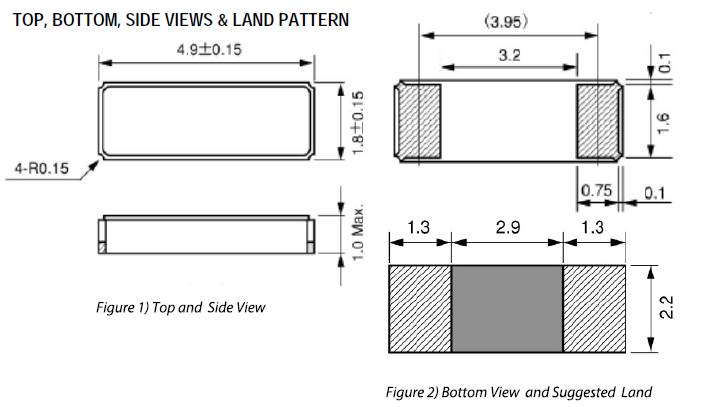

尺寸：5.0*1.8mm
產品介紹：貼片石英晶體,體積小,焊接可采用自動貼片系統,產品本身小型,表面貼片晶振,特別適用于有小型化要求的電子數碼產品市場領域,因產品小型,薄型優勢,耐環境特性,包括耐...

ECS晶振公司是世界一流的研究機構和電子設備設計師公認的創新頻率控制解決方案的前15的全球開發商和制造出全球競爭者數超過600的晶振廠家. “通過與班上最好的合作,成為向電信工業,實用,航海,汽車,RFID,航空航天和醫療(非生命支持)行業提供創新,先進的頻率控制組件解決方案的市場領導者石英晶體振蕩器/濾波器,時鐘振蕩器,陶瓷諧振器/濾波器和所有其他壓電產品的制造.

ECS晶振擁有世界一流的營銷,銷售,分銷,工程和客戶服務團隊,每天從事全球技術網絡為我們的客戶提供最佳的應用解決方案.ECS晶振公司國際團隊成員都來自其股東無與倫比的經驗,技術人員和全球支持團隊.ECS的公司增長一直在非常堅實的基礎,將繼續讓我們現在也成長為未來建造的.我們致力于以對社會和環境負責任的方式行事,并為我們當?shù)睾腿蛏鐓^(qū)的細心周到的鄰居.

ECS晶振,貼片晶振,ECX-39晶振，貼片晶振本身體積小,超薄型石英晶體諧振器,特別適用于有目前高速發展的高端電子數碼產品,因為晶振本身小型化需求的市場領域,小型,薄型是對應陶瓷諧振器(偏差大)和普通的石英晶體諧振器(偏差小)的中間領域的一種性價比較出色的產品.產品廣泛用于筆記本電腦,無線電話,衛星導航HDD, SSD, USB, Blu-ray等用途,符合無鉛焊接的高溫回流焊曲線特性.

石英晶振在選用晶片時應注意溫度范圍、晶振溫度范圍內的頻差要求,貼片晶振溫度范圍寬時(-40℃-85℃)晶振切割角度比窄溫(-10℃-70℃)切割角度應略高.對于晶振的條片,長邊為 X 軸,短邊為 Z 軸,面為 Y 軸.對于圓片晶振,X、Z 軸較難區分,所以石英晶振對精度要求高的產品(如部分定單的 UM-1),會在 X 軸方向進行拉弦(切掉一小部分),以利于晶振的晶片有方向的裝架點膠,點膠點點在 Z 軸上.保證晶振產品的溫度特性.ECX-39晶振,ECS-.327-12.5-39-TR晶振,32.768K無源諧振器

晶振規格參數	ECX-39晶振
頻率范圍	32.768KHz
頻率穩定度公差	±20 ppm
工作溫度范圍	-40°C to +85°C
等效串聯電阻	See ESR Table
負載電容	12.5pF
激勵功率	0.1 µW
老化@ + 25°C	±3 ppm/yr Maximum
絕緣電阻(@直流100 v)	500 Ohms @ DC 100V
儲存溫度范圍	-55°C to +125°C

使用環境(溫度和濕度)

請在規定的溫度范圍內使用耐高溫晶振.這個溫度涉及本體的和季節變化的溫度.在高濕環境下,會由于凝露引起故障.請避免凝露的產生.ECS晶振,貼片晶振,ECX-39晶振

輸出負載

建議將輸出負載安裝在盡可能靠近石英振蕩器的地方(在20 mm范圍之間).

熱影響

重復的溫度巨大變化可能會降低受損害的有源晶振的產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.ECX-39晶振,ECS-.327-12.5-39-TR晶振,32.768K無源諧振器

安裝方向

進口晶體振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.

通電

不建議從中間電位和/或極快速通電,否則會導致有源晶體無法產生振蕩和/或非正常工作.晶振的軟焊溫度條件被設計成可以和普通電子零部件同時作業,但如果是超過規格以上的高溫,則頻率有可能發生較大的變化,因此請避免不必要的高溫度.有關SMD產品的回流焊焊接溫度描述,請參照“表面貼裝型晶體產品的回流焊焊接溫度描述”.

重視污染預防,消除偏離程序的行為強調通過員工努力這一最可行的方法持續改進我們32.768K音叉表晶經營活動的環境績效. 將持續的環境、健康和安全方面的改進、污染預防和員工的努力納入日常運行當中.加強石英晶振污染防治,減少現有的污染廢棄物以及在未來生產制造中所產生的污染.為確保安全、提高保護預防措施、石英晶振產品的可靠性以及職業安全,確保職業健康與環境的優越性,通過正式的管理評審和對健康.ECX-39晶振,ECS-.327-12.5-39-TR晶振,32.768K無源諧振器

以最小化使用危險材料、能源和其它資源為目的進行公司5018石英貼片晶振產品及服務的安全生產和使用,并確保回收利用.以防治污染、保存資源的方式進行商務運作,并積極地對以往的環境破壞進行揭露.持續改進,將環境管理與商務運行和決策過程高度集成,規范其行為.不斷進行持續改進的實踐.ECS晶振,貼片晶振,ECX-39晶振

本于‘善盡企業責任、降低環境沖擊、提升員工健康’的理念,執行各項環境及職業安全衛生管理工作;落實公司環安衛政策要求使環境暨安全衛生管理成效日益顯著,32.768K無源諧振器產品不僅符合國內環保、勞安法令要求,同時也能達到國際環保、安全衛生標準.2003年通過ISO14001環境管理系統驗證,秉持“污染預防、持續改善”之原則.
