首頁晶振系列希華晶體希華晶振,石英晶振,CSX-5032晶振，汽車諧振器

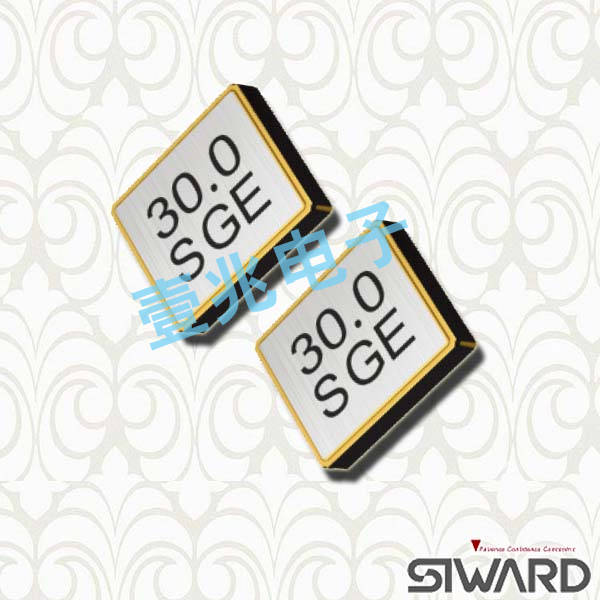

希華晶振,石英晶振,CSX-5032晶振，汽車諧振器

產品型號：2523226
頻率：9.800～40.000 MHz

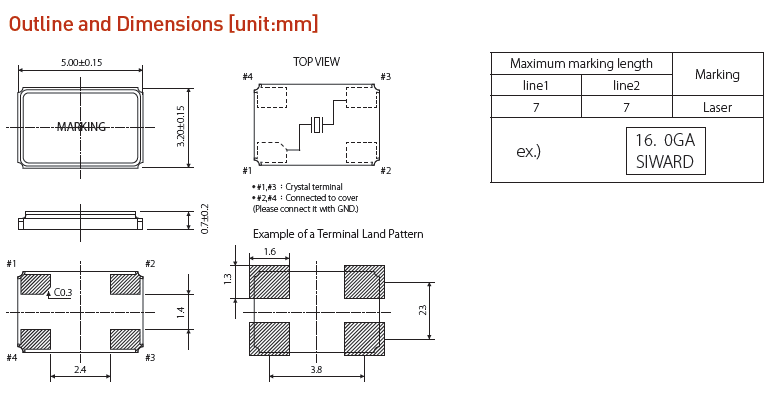

尺寸：5.0*3.2mm
產品介紹：小型表面貼片晶振型,是標準的石英晶體諧振器,適用于寬溫范圍的電子數碼產品,家電電器及MP3,MP4,播放器,單片機等領域.可對應8.000MHz以上的頻率,在電子數碼產品,以...

希華晶體科技成立于1988年,專精于石英頻率控制元件之研發、設計、生產與銷售.從人工晶棒長成到最終產品,透過最佳團隊組合及先進之生產技術,建立完整的產品線,包含人工水晶、石英晶片、SAW WAFER,以及石英晶體、晶體振蕩器、晶體濾波器、溫度補償型及電壓控制型產品等,持續致力于技術研究開發及品質落實扎根,營運據點遍布臺灣、中國大陸、日本、新加坡、美國及歐洲等世界各地,使希華得以提供服務予世界電子大廠.

敏銳地掌握電子產品輕薄短小化、快速光電寬頻傳輸與高頻通訊的發展主流,致力于開發小型化、高頻與光電領域等產品,與日本同業并駕齊驅，藉由臺灣、日本、大陸三地的產品設計開發與制程資源整合,不斷開發創新及制程改造,以全系列完整產品線,來滿足客戶對石英元件多樣化的需求.積極地透過產學合作與配合國外技術引進開發新5032貼片晶振產品,多角化經營、擴大市場領域,此亦為公司得以永續經營的方針.

希華晶振,石英晶振,CSX-5032晶振，汽車諧振器，貼片石英晶振最適合用于車載電子領域的小型表面貼片石英晶體諧振器.也可對應有高可靠性要求的引擎控制用CPU的時鐘部分簡稱為時鐘晶體振蕩器,在極端嚴酷的環境條件下也能發揮穩定的起振特性,產品本身具有耐熱,耐振,耐撞擊等優良的耐環境特性,滿足無鉛焊接的回流溫度曲線要求,符合AEC-Q200標準.

石英晶振的研磨技術:通過對晶振切割整形后的晶片進行研磨,使石英晶振的晶片達到(厚度/頻率)的一定范圍.石英晶振晶片厚度與頻率的關系為:在壓電晶體行業,統一電子生產晶振頻率的高低是顯示統一電子技術水平的一個方面,我公司統一電子通過理論與實際相結合,累積多年的晶振研磨經驗,通過深入細致地完善石英晶振研磨工藝技術,注重貼片晶振研磨過程的各種細節,注重晶振所用精磨研磨設備的選擇;CSX-5032晶振,耐高溫貼片晶振,小體積SMD晶振。

晶振規格參數	CSX-5032晶振
頻率范圍	9.800∼40.000 MHz
頻率穩定度公差	±15×10 -6 ppm
工作溫度范圍	-40°C to +125°C
等效串聯電阻	See ESR Table
負載電容	series, 10pF, 12pF, 16pF
激勵功率	10 μW （100 μW Max）
老化@ + 25°C	±5 ppm/yr Maximum
絕緣電阻(@直流100 v)	500 Ohms @ DC 100V
儲存溫度范圍	-40°C to +125°C

晶體單元/諧振器

激勵功率

在晶體單元上施加過多驅動力,會導致石英晶振特性受到損害或破壞.電路設計必須能夠維持適當的激勵功率 (請參閱“激勵功率”章節內容).希華晶振,石英晶振,CSX-5032晶振，汽車諧振器。

負極電阻

除非振蕩回路中分配足夠多的負極電阻,否則振蕩或振蕩啟動時間可能會增加(請參閱“關于振蕩”章節內容).CSX-5032晶振,耐高溫貼片晶振,小體積SMD晶振。

負載電容

振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差.試圖通過強力調整,可能只會導致不正常的振蕩.在使用之前,請指明該振動電路的負載電容(請參閱“負載電容”章節內容).

晶體振蕩器和實時時鐘模塊

所有石英晶體振蕩器和實時時鐘模塊都以IC形式提供.

噪音

在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發功能失?；驌舸┑拈]門或雜散現象

落實公司環安衛政策要求使環境暨安全衛生管理成效日益顯著,不僅符合國內環保、勞安法令要求,5032mm貼片石英晶體產品同時也能達到國際環保、安全衛生標準.各項排放檢測數據符合政府法規要求.并由原材料管控禁用或限用環境危害物質與國際大廠對于綠色生產及綠色產品的要求相符,于2004年通過SONY 綠色伙伴(Green Partner)驗證.CSX-5032晶振,耐高溫貼片晶振,小體積SMD晶振。

廢水處理設施采廢水分流處理,提升處理效率,并設置監測儀器;定期抽測放流水質,確保放流水水質各項污染物濃度低于法規限值標準.5*3.2mm四腳貼片晶體事業廢棄物清理以回收、再利用之處理方式優先考量,無法回收再利用者以焚燒、掩埋方式處理.可回收再利用廢棄物比例自2008年32%提升到2011年8月止53%,有效降低環境負荷.希華晶振,石英晶振,CSX-5032晶振，汽車諧振器。

為落實安全管理,降低職災發生風險,制定“勞工安全衛生管理規章”、“勞工安全衛生管理計劃”,依規章內容實施全廠自動檢查、辦理勞工安全衛生教育訓練、進行全廠安全衛生巡檢.每年進行5032四腳金屬貼片晶振環境考量面與危害鑒別、風險評估作業,研擬降低風險危害對策,若發生危險事件或災害事故,則展開矯正預防措施進行檢討、改善,達到確保員工作業安全,以達降低風險為目標,創造零災害、零事故之安全職廠.
