首頁歐美晶振 Abracon晶振Abracon晶振,貼片晶振,ABC2晶振,ABC2-8.000MHZ-4-T

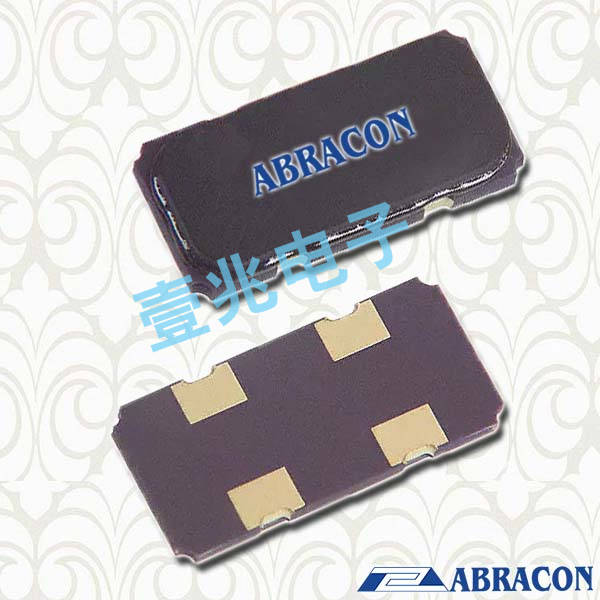

Abracon晶振,貼片晶振,ABC2晶振,ABC2-8.000MHZ-4-T

產品型號：18889742
頻率：3.5~70MHZ

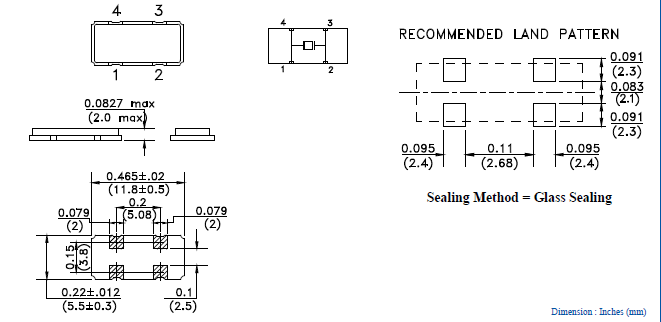

尺寸：11.8*5.5mm
產品介紹：貼片晶振本身體積小,超薄型石英晶體諧振器,“ABC2-8.000MHZ-4-T”特別適用于有目前高速發展的高端電子數碼產品,因?yàn)榫д癖旧硇⌒突枨蟮氖袌?chǎng)領域,小型,薄型是對應...

Abracon的Pierce分析儀系統(PAS)由我們的工程師設計,可幫助您為行業領先的設計做出正確的選擇. “ABC2-8.000MHZ-4-T”PAS測試驗證了電路中的石英晶體性能,同時測量晶體,石英晶體振蕩器和印刷電路板寄生效應.Abracon晶振工程副總裁Syed Raza評論說:“半導體技術致力于將所有的功耗從最新一代的MCU和RF芯片組中扭轉出來,芯片上的皮爾斯振蕩器缺乏必要的增益,對gm_critical指標產生不利影響. PAS測試是診斷可預防問題的最可靠的方法.“

Abracon晶振公司已通過iso9001 - 2008認證,并在德克薩斯州、加利福尼亞州、中國、臺灣、新加坡、蘇格蘭、以色列、匈牙利、英國、德國等地的德州和銷售辦事處獲得設計和應用工程資源.“ABC2-8.000MHZ-4-T”我們廣泛的產品線服務于商業、工業、消費者和選擇的軍事應用,并通過Abracon的全球分銷網絡提供.Abracon提供了廣泛的石英定時晶體和振蕩器，MEMS振蕩器，實時時鐘(RTC)，藍牙模塊，陶瓷諧振器，鋸濾器和諧振器，功率和射頻電感，變壓器，電路保護元件和射頻天線和無線充電線圈.

Abracon晶振,貼片晶振,ABC2晶振，“ABC2-8.000MHZ-4-T”貼片石英晶體,體積小,焊接可采用自動貼片系統,產品本身小型,表面貼片晶振,特別適用于有小型化要求的電子數碼產品市場領域,因產品小型,薄型優勢,耐環境特性,包括耐高溫,耐沖擊性等,在移動通信領域得到了廣泛的應用,晶振產品本身可發揮優良的電氣特性,達到了無鉛焊接的高溫回流溫度曲線的標準.

石英晶振的切割設計:用不同角度對晶振的石英晶棒進行切割,可獲得不同特性的石英晶片,通常我們把晶振的石英晶片對晶棒坐標軸某種方位(角度)的切割稱為石英晶片的切型.不同切型的石英晶片,因其彈性性質,壓電性質,溫度性質不同,其電特性也各異,SMD晶振目前主要使用的有 AT 切、BT 切.其它切型還有 CT、DT、GT、NT 等.ABC2晶振,ABC2-3.6864MHZ-4-T晶振,大體積四腳貼片晶振

晶振規格參數	ABC2晶振
頻率范圍	3.5~70 MHZ
頻率穩定度公差	±50ppm,±30ppm
工作溫度范圍	-10 °C ~ +60 °C
等效串聯電阻	See ESR Table
負載電容	18 pF
激勵功率	100 µW
老化@ + 25°C	±5 ppm/yr
絕緣電阻(@直流100 v)	500 Ohms @ DC 100V
儲存溫度范圍	-55°C to +125°C

輸出負載

建議將輸出負載安裝在盡可能靠近石英振蕩器的地方(在20 mm范圍之間).Abracon晶振,貼片晶振,ABC2晶振

未用輸入終端的處理

未用針腳可能會引起噪聲響應,從而導致非正常工作.同時,當P通道和N通道都處于打開時,電源功率消耗也會增加;因此,請將未用輸入終端連接到VCC 或GND.

熱影響

重復的溫度巨大變化可能會降低受損害的有源晶振的產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.

安裝方向

進口晶體振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.ABC2晶振,ABC2-3.6864MHZ-4-T晶振,大體積四腳貼片晶振

通電

不建議從中間電位和/或極快速通電,否則會導致有源晶體無法產生振蕩和/或非正常工作.“ABC2-8.000MHZ-4-T”晶振的軟焊溫度條件被設計成可以和普通電子零部件同時作業,但如果是超過規格以上的高溫,則頻率有可能發生較大的變化,因此請避免不必要的高溫度.有關SMD產品的回流焊焊接溫度描述,請參照“表面貼裝型晶體產品的回流焊焊接溫度描述”.

過去Abracon晶振集團已經針對四腳SMD陶瓷面貼片晶振生產的重大污染控制項目建立了一整套記錄程序并且將繼續識別解決其自身環境污染及保持問題,加強責任感以便進行環境績效的持續改進.避免采購或使用直接或間接資助或受益剛果民主共和國或鄰近國家武裝組織的礦產.根據環境方針制定環境目標和目標,同時促進這些活動,并定期檢討環境管理體系的持續改進.在我們的環境政策中教育所有員工和為我們的團隊工作的人,ABC2晶振,ABC2-3.6864MHZ-4-T晶振,大體積四腳貼片晶振

Abracon晶振集團將:不論何時何地盡可能的進行四腳陶瓷面貼片晶振生產源頭污染預防.為環境目標指標的建立與評審提供框架.通過充分利用或回收等方法實現對自然資源的保持.遵守有關環境保護的法律、標準、協議和任何公司承諾的其他要求.通過開展節能活動和減少二氧化碳排放防止全球變暖.通過教育和提高意識來提高他們的環保意識.確保公眾環境保護活動的信息公開.Abracon晶振,貼片晶振,ABC2晶振

Abracon晶振集團將確保其11.8*5.5mm貼片晶振產品及相關設施滿足甚至超出國家的、州立的以及地方環保機構的相關法規規定及其他要求,“ABC2-8.000MHZ-4-T”同時該公司盡可能的參與并協助政府機關和其他官方組織從事的環保活動. 在地方對各項設施的管理責任中,確保滿足方針的目標指標,同時在各種經營與生產活動中完全遵守并符合現行所有標準規范的要求.
