壓控晶體振蕩器（VCXO），相信很多人都不了解。那么壓控晶體振蕩器具體是什么呢？它的原理是什么？大家又是否了解壓控晶振的參數及其選型呢？接下來，兆現電子將為大家介紹壓控晶體振蕩器的相關知識。壓控晶體振蕩器又叫做壓控晶振，它是通過紅外加控制電壓使振蕩效率可變或是可以調制的石英晶體振蕩器，其振蕩頻率由晶體決定，可用控制電壓在小范圍內進行頻率調整。
壓控晶振主要由石英諧振器、變?nèi)荻O管和振蕩電路組成，其工作原理是通過控制電壓來改變變?nèi)荻O管的電容，從而“牽引”石英諧振器的頻率，以達到頻率調制的目的。壓控振蕩器大多用于鎖相技術、頻率負反饋調制的目的。壓控晶振的允許頻率控制的范圍比較寬，牽引度一般為（±35～±50）ppm，實際可達±200ppm。隨著現代無線通信系統向高頻、寬帶、便攜式方向發展，要求壓控晶振具有高頻、高性能、頻率范圍寬、線性度好、頻率穩定度優、頻率牽引

誤差小、噪聲低和封裝尺寸小等特性。世界上各先進國家競相開發與生產高水平的產品來滿足日益增長的市場需求。
VCXO技術規范中列有多項性能參數。這些參數往往是相互關聯的。我們不能一味追求某些參數的高指標而忽視由此引起的其它參數的劣化。例如，VCXO允許的頻率控制范圍就是有限制的。一般來說，如果要求VCXO有較大的牽引度，則它在工作溫度范圍內的頻率穩定度就較差。反之，如果對頻率穩定度要求高，就很難得到較大的牽引度（>±200ppm）。因此，正確了解VCXO的技術規范和使用要求，對于在設計上用好這種器件是很關鍵的。
     下面我們將介紹VCXO壓控晶振參數的特點和選用時應注意的問題。
     1、頻率大?。侯l率越高一般價格越高。但頻率越高，頻差越大，從綜合角度考慮，一般工程師會選用頻率低但穩定的晶振，自己做倍頻電路?？傊l率的選擇是根據需要選擇，并不是頻率越大就越好。要看具體需求。比如基站中一般用10MHz的恒溫晶振（OCXO），因其有很好的頻率穩定性，屬于高端晶振。至于范圍，晶振的頻率做的太高的話，就會失去意義，因?yàn)橛衅渌玫念l率產品代替。
     2、頻率穩定度：關鍵參數。指在規定的工作溫度范圍內，與標稱頻率允許的偏差，用PPm（百萬分之一）表示。一般來說，穩定度越高或溫度范圍越寬，價格越高。對于頻率穩定度要求±20ppm或以上的應用，可使用普通無補償?shù)木w振蕩器。對于介于±1 至±20ppm 的穩定度，應該考慮溫補振蕩器TCXO 。對于低于±1ppm 的穩定度，應該考慮恒溫晶振OCXO。如果客戶有十分特別的頻穩要求，兆現電子亦可根據客戶要求參數定做。
     3、電源電壓：常用的有1.8V、2.5V、3.3V、5V等，其中3.3V應用最廣。
     4、輸出：根據需要采用不同輸出。（HCMOS，SINE，TTL，PECL，LVPECL，LVDS，LVHCMOS等）每種輸出類型都有它的獨特波形特性和用途。應該關注三態或互補輸出的要求。對稱性、上升和下降時間以及邏輯電平對某些應用來說也要作出規定，根據客戶需要我們可以幫助客戶選型。
     5、工作溫度范圍：工業級標準規定的-40～+85℃這個范圍往往只是出于設計者們的習慣，倘若-20℃～+70℃已經夠用，那么就不必去追求更寬的溫度范圍。對于某些特殊場合如航天軍用等，對溫度有更苛刻的要求。
     6、相位噪聲和抖動：相位噪聲和抖動是對同一種現象的兩種不同的定量方式，是對短期穩定度的真實度量。振蕩器以及其它利用基波或諧波方式的晶體振蕩器具有最好的相位噪聲性能。采用鎖相環合成器產生輸出頻率的振蕩器比采用非鎖相環技術的振蕩器一般呈現較差的相位噪聲性能。但相對的，擁有好的相位噪聲和抖動的同時振蕩器的設計復雜，體積大，頻率低，造價高。實際上相位噪聲和抖動是短期頻率穩定度的度量，所以一般越高端的晶振，即頻穩越好的晶振，這些指標也相應越好。

     7、牽引范圍（VCXO）：是針對VCXO的參數。帶有壓控功能的晶振為壓控振蕩器，即通過調節控制電壓改變輸出頻率。牽引范圍為變化頻率(增大或減少)與中心頻率的比值。此值一般用ppm表示。通常牽引范圍大約為100 - 200ppm，取決于VCXO的結構和所選擇的晶體。

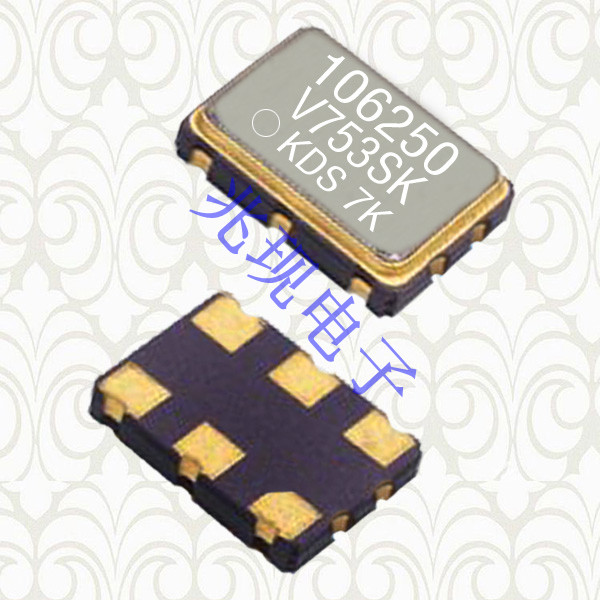

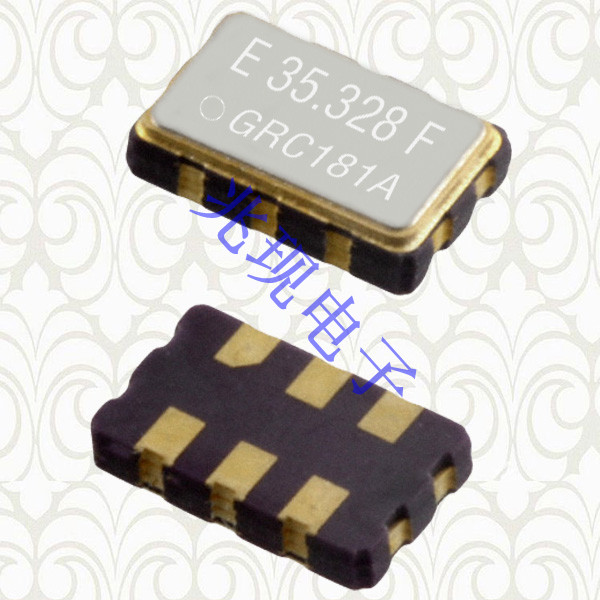

     8、封裝：與其它電子元件相似，石英晶體振蕩器亦采用愈來愈小型的封裝。通常，較小型的器件比較大型的表面貼裝或穿孔封裝器件更昂貴。所以，小型封裝往往要在性能、輸出選擇和頻率選擇之間作出折衷。兆現電子的振蕩器主要為貼片(SMD)封裝，7.0*5.0、6.0*3.5mm、5.0*3.2mm、3.2*2.5mm、2.5*2.0mm等封裝。
     9、老化率：隨著時間的推移，頻率值隨著變化的大小，有年老化和日老化兩種指標。
     以上是選型時應考慮的幾個晶振參數，前5個參數一般就能選出相對應的型號。其中最重要的指標是頻率穩定度。所謂高端，就是頻率穩定度非常好的晶振。隨著現代社會無線通信技術的發展和日益增長的社會需求，市場對高端晶振的需求會日益增加。而作為高端晶振的壓控晶體振蕩器也將得到更進一步的發展。
