　　NDK|NH7050SA|7050恒溫Oscillator|5G通信振蕩器.
　　5G通信已經越加成熟,并已經在全球范圍內大部分地區開始了部署,如今這樣的建設正在如火如荼的建設中;但是基站普遍的通病就是功耗大,體積龐大,性能要求高等等,為了改善基站的這些缺陷,石英晶振廠家也在不斷努力之中,NDK新推出的這款7050恒溫晶振(NH7050SA)就是在這樣的背景下出產的,為5G通信而生.
　　為了在5G和本地5G的普及下實現高速,大容量通信和超低延遲通信,系統通過安裝大量小型基站來覆蓋該區域.這些小型基站將安裝在室外鋼管,屋頂,墻壁和其他狹窄空間的頂部,并且安裝場所的環境將暴露在直射的陽光,風和雨中,使其比以前更加嚴格.

　　由于小型基站設備的內部組件受高密度安裝和高溫高濕的外部環境變化所導致的內部溫度升高的影響,因此,需要具有具有良好的溫度斜率特性和良好的相位噪聲特性以及緊湊的高穩定性晶體振蕩器在高溫下保持穩定的工作狀態.
　　為了滿足這些需求,NDK晶振通過開發專用的ASIC(*3)實現了小型化,該ASIC在單個芯片上包含所有振蕩器電路,溫度控制電路和OCXO的其他組件.
　　此外,通過利用從石英晶體生長到晶體振蕩器制造的集成制造優勢,NDK還開發了一種使用高Q晶體石英(*4)的小型SC切割振蕩器,以實現5G系統所需的高穩定性和低噪聲.此外,與傳統的高精度TCXO相比,溫度斜率特性的值達到±0.1x10-9/℃,為1/200.
　　NH7050SA恒溫晶振的規格參數如下表:

Dimensions	7.0x5.0x3.3mm
NominalFrequencyRange	10MHzto50MHz
StandardFrequency	20M,30.72M,38.88M,48MHz
Output	LVCMOS
SupplyVoltage[VCC]	DC+3.3V
PowerConsumption(whenstable)	Max.0.6W
OperatingTemperatureRange	-40°Cto+95°C
Frequency/TemperatureSlopeCharacteristics	Typ.+/-0.1x10-9/°C
Frequency/TemperatureCharacteristics	Max.+/-20x10-9

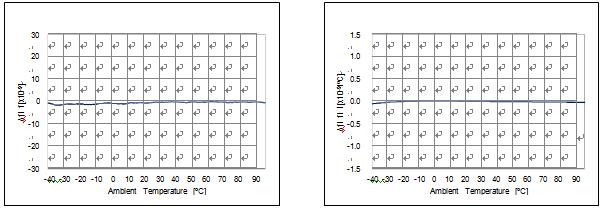

　　產品溫頻特性以及溫度斜率特性圖

　　NDK晶振是全球知名晶振品牌,其在多個領域都進行了深入研究,尤其是在車載電子產品和5G通信(通信模塊,基站)這兩個領域,已經隱隱有從眾多廠商中脫穎而出的趨勢.我司從事晶振代理也已多年,NDK旗下原裝正品,部分產品備有庫存,歡迎有需求的朋友前來咨詢.
