- 產品型號：83071007
- 頻率：60.0MHZ~80.0MHZ
- 尺寸：7.0*5.0mm
- 產品介紹：壓控晶振(VCXO),壓控石英晶體振蕩器基本解決方案,PECL輸出,輸出頻率60.001 MHz到80.000 MHz之間,出色的低相位噪聲和抖動,三態功能,應用:SDH/SONET,以太網,基站,筆...
-

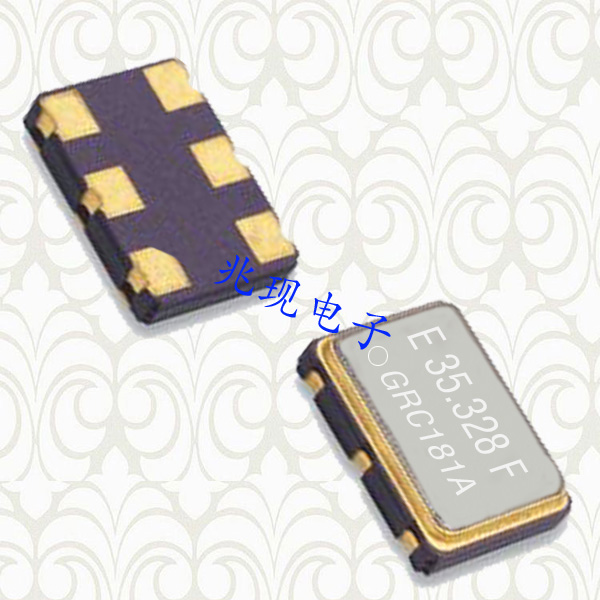

有源晶振VG-4232CA,愛普生石英晶體振蕩器,進口晶振
有源晶振VG-4232CA,愛普生石英晶體振蕩器,進口晶振,壓控晶振(VCXO),壓控石英晶體振蕩器基本解決方案,PECL輸出,輸出頻率60.001 MHz到80.000 MHz之間,出色的低相位噪聲和抖動,三態功能,應用:SDH/SONET,以太網,基站,筆記本晶振應用,符合RoHS/無鉛.貼片石英晶體,體積小,焊接可采用自動貼片系統,產品本身小型,表面貼片晶振,特別適用于有小型化要求的電子數碼產品市場領域,因產品小型,薄型優勢,耐環境特性,包括耐高溫,耐沖擊性等,在移動通信領域得到了廣泛的應用,晶振產品本身可發揮優良的電氣特性,滿足無鉛焊接的高溫回流溫度曲線要求.
.jpg)
| 項目 | 符號 | VG-4231CA | VG-4232CA | 條件 | |
|---|---|---|---|---|---|
| 輸出頻率范圍 | f0 | 1.000MHz to 60.000MHz | 60.001MHz to80.000MHz | 請聯系我們以便獲取其它可用頻率的相關信息。 | |
| 電源電壓 | VCC |
H:5.0V ±0.5V, C:3.3V ±0.3V |
C:3.3V ±0.165V | ||
| 壓控電壓 | VC |
H:2.5V ±2.0V, C:1.65V ±1.5V |
1.65V ±1.65V | ||
| 儲存溫度 | T_stg | -40°C to +125°C | -55°C to +125°C | 裸存 | |
| 工作溫度 | T_use | 如下表所示 | |||
| 頻率穩定度 | f_tol | 如下表所示 | VC=2.5V(**H),VC=1.65V(**C) | ||
| 功耗 | ICC |
H:20mA Max, C: 10mA Max. |
35mA Max. | 無負載條件 | |
| 輸出禁用電流 | I_dis |
H:15mA Max, C: 7mA Max. |
25mA Max. | OE=GND | |
| 頻率控制范圍 | F_cont | R:±130 × 10-6 | - | ||
| 絕對頻率控制范圍 *1 | APR |
D:±80 × 10-6 Min, G:±65 × 10-6 Min. |
±50 × 10-6 Min. | ||
| 調制特性 | BW | 15kHz Min. | 5kHz Min. | ±3dB（at 1kHz） | |
| 輸入電阻 | Rin | 50kΩ Min. | 80kΩ Min. | F或T類型 | DC極 |
| H:- , C:10MΩ Min. | - | M或Z類型 | |||
| 頻率變化極 | - | 正極 | |||
| 占空比 | SYM | 40% to 60% | 45% to 55% | CMOS負載:50% VCC極 | |
| 輸出電壓 | VOH | VCC-0.4V Min. | 90% VCC Min. | IOH =-4mA(**H),IOH=-0.8mA(**C) | |
| 0.4V Max. | 10%VCC Max. | IOL = 4mA(**H ),IOL=3.2mA(**C) | |||
|
輸出負載條件 (CMOS) |
L_CMOS | 15pF Max. | CMOS負載 | ||
| 輸入電壓 | VIH | 70% VCC Min. | OE 終端 | ||
| VIL | 30% VCC Max. | ||||
| 上升/下降時間 | tr / tf | 4ns Max. | 5ns Max. |
CMOS負載: 20% VCC to 80% VCC極 |
|
| 振蕩啟動時間 | t_str | 10ms Max. | 在90% VCC 時，所需時間為0秒 | ||
| 頻率老化 | f_aging | ±10 × 10-6 Max. *2 | 頻率穩定度包含 | +25°C,10年 | |
.jpg)
世界上第一家制造石英手表是商業上可行的諏訪元Seikosha有限公司有限公司(現在稱為精工愛普生公司).不屈不撓的努力公司的工程師們成功了在石英的規模大幅減少設備,一個真正令人驚嘆的科技成就.盡管許多人可能意識到到目前為止所提到的事實,幾乎沒有人知道之后接踵而至的工程師們斗爭中,.開發工作持續穩步即使在石英手表突破,導致成功創建“QMEMS,愛普生Toyocom公司獨特的核心技術.
1998年第二次環境基準年,十年后的氯氟化碳消除程序和愛普生的年使用作為其第二環境基準年,愛普生普遍建立環境行動計劃解決一系列的環境問題,形成六個專家委員會.環保產品委員會,節能委員會,零排放委員會
產品回收委員會,化學物質控制委員會,綠色采購委員會,1999年環境報告,1999年開始出版環境報告,愛普生1999年開始出版年度環境報告告知公眾的環境行為和獲得公眾反饋,可以用來幫助塑造未來的行動.2003年我們開始出版年度可持續發展報告,不僅我們的環保行動,還我們的社會項目.
.jpg)
在各種不同種類的切割角度方式中, AT角度切割的石英芯片適用在數MHz到數佰MHz的頻率范圍,是石英芯片應用范圍最廣范及使用數量最多的一種切割應用方式. 在(圖五)中, 從石英晶棒X-軸向的上視圖, 可以看到對Z-軸向旋轉約35度的AT 方向. 這在大量生產的技術上也是很好達成的一種作業方式..jpg)
