- 產品型號：77754628
- 頻率：1.5MHZ~160.0MHZ

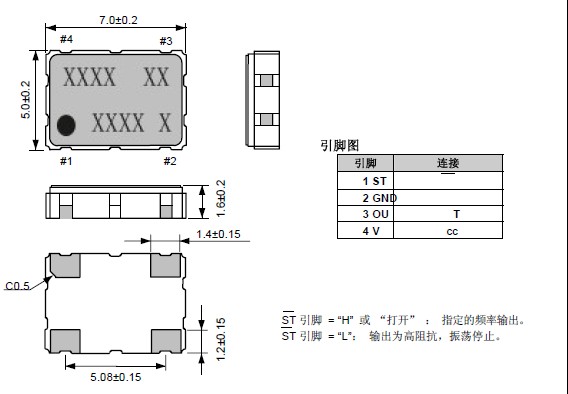

- 尺寸：7.0*5.0mm
- 產品介紹：小型SMD接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點,SMD高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,高穩定性,低抖動,低功耗,主要應用...
-
普通有源晶振TCO-708X,愛普生筆記本晶振,進口晶振
普通有源晶振TCO-708X,愛普生筆記本晶振,進口晶振,小型SMD接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點,SMD高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,智能手機,筆記本PC和LCDM等高端數碼領域,符合RoHS/無鉛.
.jpg)
| 項目 | 符號 | TCO-708*X1A* | TCO-708*D1A* | 條件 |
|---|---|---|---|---|
| 輸出頻率范圍 | f0 | 1.500MHz ～ 160.000MHz | 1.500MHz ～ 75.000MHz | 請聯系我們以便獲取其它可用頻率的相關信息。 |
| 電源電壓 | VCC | 3.3V | 5.0V | 如下表所示 |
| 儲存溫度 | T_stg | -55°C ～ +125°C | 裸存 | |
| 工作溫度 | T_use | 如下表所示 | ||
| 頻率穩定度 | f_tol | 如下表所示 | ||
| 功耗 | ICC | 20mA Max. | 20mA Max. | f0 < 30MHz,無負載條件 |
| 40mA Max. |
30MHz ≤ f0 ≤ 75MHz, 無負載條件 |
|||
| 50mA Max. | - |
75MHz < f0 ≤ 160MHz, 無負載條件 |
||
| 占空比 | SYM | 40% ～ 60% | 50% VCC 極 | |
| 輸出電壓 | VOH | 90% VCC Min. |
IOH=-5mA(X1A) IOH=-8mA(D1A) |
|
| VOL | 10% VCC Max. |
IOL=+5mA(X1A) IOL=+8mA(D1A) |
||
|
輸出負載條件 （CMOS） |
L_CMOS | 15pF Max. | ||
| 輸入電壓 | VIH | 70% VCC Min. | VIH 或 OPEN:啟用 | |
| VIL | 30% VCC Max. | VIL 或 GND:禁用 | ||
| 上升時間 /下降時間 | tr / tf | 6ns Max. | 10ns Max. |
f0 ≤ 75MHz, 10% VCC～90% VCC極 |
| 3ns Max. | - |
75MHz < f0 160MHz, 10% VCC～90% VCC極 |
||
| 振蕩啟動時間 | t_str | 10ms Max. | 在電源電壓最低時,所需時間為0秒 | |
| 頻率老化 | f_aging | ±5 × 10-6 / year Max. | +25°C,第一年 | |
.jpg)
.jpg)
石英是由硅原子和氧原子組合而成的二氧化硅（Silicon Dioxide, SiO2）, 以32點群的六方晶系形成的單結晶結構﹝圖一﹞.單結晶的石英晶體結構具有壓電效應特性, 當施加壓力在晶體某些方向時, 垂直施力的方向就會產生電氣電位. 相對的當以一個電場施加在石英晶體某些軸向時, 在另一些方向就會產生變形或振動現象. 掌握單結晶石英材料的這種壓電效應, 利用其發生共振頻率的特性, 發揮其精確程度作為各類型頻率信號的參考基準, 就是水晶震蕩器的設計與應用.
日本精工愛普生接受了中國蘇州政府2007 年的招商引資,命名為【愛普生拓優科夢水晶元器件(蘇州)有限公司】 愛普生拓優科夢（Epson Toyocom）是精工愛普生株式會社與愛普生（中國）有限公司共同投資成立的有限責任公司（外商合資）.目前注冊資本2500萬美金.現員工人數：1500人.主要從事壓電石英晶體系列產品的生產,投資初期主要生產32.768KHZ系列產品,從2009年起32.768K系列產品轉向馬來西亞量產.蘇州愛普生工廠就以生產高端的石英晶體振蕩器為主,普通石英晶體諧振器為輔.
愛普生在諏訪元成立于1942年,位于日本長野縣的豐富的自然環境.與社區和諧共存的經營一直是公司的基石,甚至我們的業務在全球范圍內,擴大我們的文化尊重環境從來沒有動搖過.我們演示了這1988年,當愛普生成為世界上第一個公司宣布,它將消除臭氧消耗氯氟化碳(cfc)的操作.我們演示了一遍,分享我們的專業技術積累的旗幟下“合作競爭.“我們將維持一個高水平的環保行動,因為如上所述的管理哲學,愛普生公司目標是成為一個進步,全世界信任,因為我們對環境保護的承諾.
.jpg)
