- 產品型號：65560626
- 頻率：6.0MHZ
- 尺寸：10.0X7.5mm詳情請瀏覽PDF
- 產品介紹：壓電陶瓷晶振,陶瓷諧振器,二腳陶瓷諧振器,ZTA6.0MG晶振,經過公司長期開發研究,壓電陶瓷諧振器系列產品現在大部分頻點均已量產,并且長期備有現貨,頻點多元化,多種款...
-

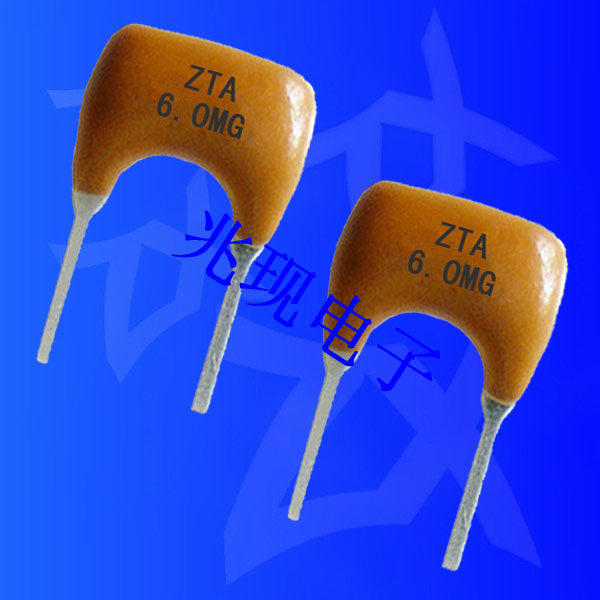

壓電陶瓷晶振,陶瓷諧振器,二腳陶瓷諧振器,ZTA6.0MG晶振
.jpg)
| 陶瓷諧振器產品測試規格 | 6.00MHz±0.3% | ||
| 陶瓷晶振：測試 MEASUREMENT | |||
| 1 |
測試條件 MEASUREMENT CONDITION |
參考溫度應為25℃±2℃除非結果有不正確時，測量溫度范圍應在5℃~35℃中進行。 The reference temperature shall be25℃±2℃，The measurement shall be performed at the temperature range of 5℃~35℃ unless otherwise the result is doubtful。 |
|
| 2 |
電路和儀器測試 Measurement Circuit and Equipment |
振蕩頻率應由圖1所示之標準測試電路測試，諧振阻抗應由HP8751A網絡分析儀測試 The standard test circuit as shown in Fig.1Resonant impedance shall be measured by HP8751A Network Analyzer shall measure oscillating frequency. |
|
|
3 |
測試電路 MEASUREMNT CIRCUIT |
 Clc2：30pfIC：1/6CD4069UBEX2 R：1MΩ X：Ceramic Resonator VDD：+5V |
|
| ITEM | SPECIFICATION | ||
| 振動頻率變化 Osculation Frequency change | △F/FO≤0.3%MAX | ||
| 諧振阻抗 Resonant Impedance | △Zr≤5Vro | ||
| 耐壓 WITHSANDING VOITANGE | 100VDC | ||
品特點分隔圖片(1).jpg)
壓電陶瓷晶振,二腳陶瓷諧振器,ZTA6.0MG,經過公司長期開發研究,壓電陶瓷諧振器系列產品現在大部分頻點均已量產,并且長期備有現貨,頻點多元化,多種款型,型號,體積,封裝,引進插件以及貼片模式供客戶選用.本公司所有生產的陶瓷晶振均經過嚴格寬溫度范圍內和長期老化試驗,確?？蛻粼谑褂眠^程中保持穩定. 該中頻陶瓷諧振器系列由固定,調諧,固態器件組成,該陶瓷諧振器尺寸小,重量輕,具有卓越的抗振性能.為了該陶瓷振蕩子系列產品在電路中使用穩定,本公司產品均嚴格做過各項驗證,在線路中適合各款型IC可構成免調整振蕩電路.成熟的產品被廣泛應用于家用電器以及電腦周邊數碼產品等,其中熱門產品有鼠標鍵盤,電話機,記頻器,血壓計,溫度控制器等.
.jpg)
|
陶瓷晶振型號 Part NO. |
頻率精度 Frequency Accuracy (at 25℃) |
溫度穩定性 Stability temperature (-20℃～+80℃)(KHz) |
工作溫度 Operating Temperature(℃) |
諧振阻抗 Resonant Resistance |
老化率 Aging for 10 Years |
| ZTA3.58MG | ±0.5 | ±0.3 | –20～+80 | 30 | ±0.3％ |
| ZTA3.64MG | ±0.5 | ±0.3 | –20～+80 | 30 | ±0.3％ |
| ZTA4.00 |
