首頁晶振系列陶瓷諧振器,陶瓷晶振,CRB1.2M晶振

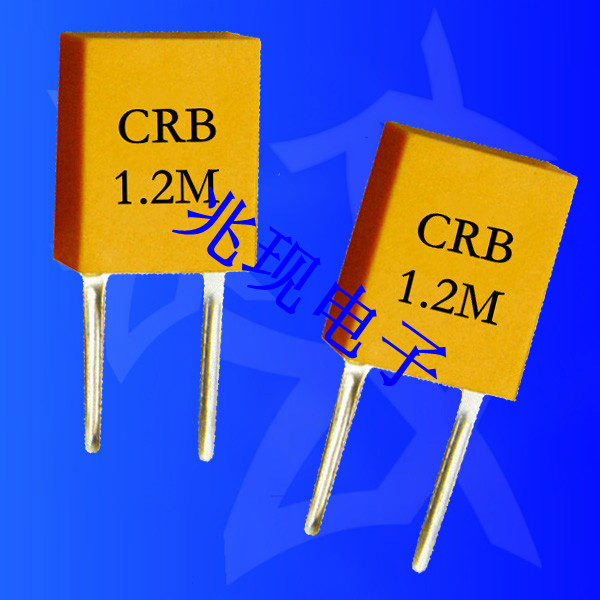

陶瓷諧振器,陶瓷晶振,CRB1.2M晶振

產品型號：28740081
頻率：190-1250KHZ
尺寸：7.0x9.0mm詳情請瀏覽PDF
產品介紹：陶瓷諧振器,陶瓷晶振,CRB1.2M晶振,陶瓷諧振器,是一種壓電元器件,類似于石英晶振,可以把電能轉換為機械能,也可以把機械能轉換為電能.具有對激勵信號頻率十分敏感的...

陶瓷晶振產品測試規格			1.2MHz±0.3%
陶瓷諧振器：測試 MEASUREMENT
1	測試條件 MEASUREMENT CONDITION		參考溫度應為25℃±2℃除非結果有不正確時，測量溫度范圍應在5℃~35℃中進行。 The reference temperature shall be25℃±2℃，The measurement shall be performed at the temperature range of 5℃~35℃ unless otherwise the result is doubtful。
2	電路和儀器測試 Measurement Circuit and Equipment		振蕩頻率應由圖1所示之標準測試電路測試，諧振阻抗應由HP8751A網絡分析儀測試 The standard test circuit as shown in Fig.1Resonant impedance shall be measured by HP8751A Network Analyzer shall measure oscillating frequency.
3	測試電路 MEASUREMNT CIRCUIT		Clc2：101pf IC：1/6CD4069UBEX2 R：1MΩ X：Ceramic Resonator VDD：+5V
ITEM		SPECIFICATION
振動頻率變化 Osculation Frequency change		△F/FO≤0.3%MAX
諧振阻抗 Resonant Impedance		△Zr≤5Vro
耐壓 WITHSANDING VOITANGE		100VDC

壓電陶瓷諧振器,CRB1.2M,陶瓷振動子,陶瓷諧振器,是一種壓電元器件,類似于石英晶振,可以把電能轉換為機械能,也可以把機械能轉換為電能.具有對激勵信號頻率十分敏感的突出特點,當外加的交流電場的頻率和諧振器的諧振頻率發生共振時,電能和機械能的轉換會發生在諧振器的諧振頻率上,兆現電子生產的CRB 中頻諧振器系列（與村田 CSB 系列相容）提供給工程師一個低頻段的諧振元器件,頻率范圍在 190kHz 至 1250kHz,頻率公差為 ±0.3％.由于陶瓷諧振器是應用面積振蕩的壓電陶瓷元器件,故尺寸會因頻率不同而不同.特殊的頻點及引腳亦可提供設計,成熟的產品被廣泛應用到家用電器遙控產品,DVD,電視機等系列電子產品.

陶瓷晶振型號
Part NO. 中心頻率
Centre Frequency
(KHz) 頻率精度Frequency Accuracy 溫度穩定性
Stability temperature
(-20℃+80℃)
(KHz) 老化性（10年）
Age(Ten Years) 負載電容
Load Capacitance

C1(PF) C2(PF)

ZTB ***E 82-134 ±2.0KHz ±0.3 ±0.3 450 450

CRB ***E
