- 產品型號：33504032
- 頻率：32.768KHZ

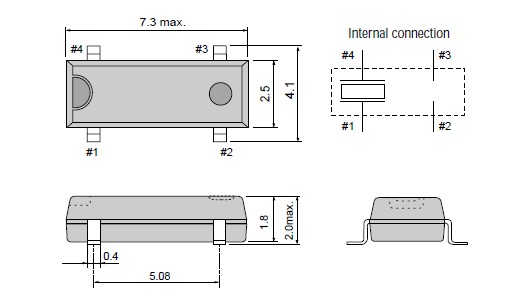

- 尺寸：7.3*2.5mm
- 產品介紹：小型,薄型表面貼片型晶體諧振器,特別適用于有小型化要求的市場領域,被廣泛應用到各種小巧的便攜式消費電子數碼產品.超小型,薄型,質地輕,具有優良的耐熱性,耐環境特...
-

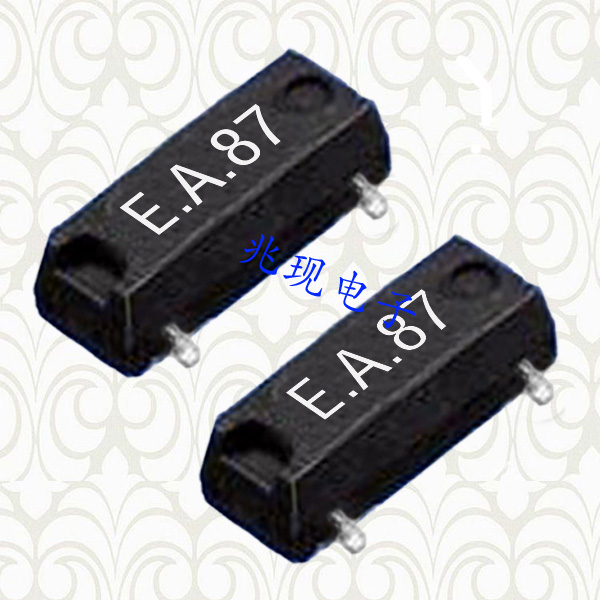

愛普生晶振MC-206,進口石英晶振,貼片晶振經銷商
愛普生.jpg)
愛普生晶振MC-206,貼片石英晶振,進口晶振經銷商,小型,薄型表面貼片型晶體諧振器,采用精密,嚴格,高精度,高穩定的元器件開發核心技術,特別適用于有小型化要求的市場領域,被廣泛應用到各種小巧的便攜式消費電子數碼產品.超小型,薄型,質地輕,具有優良的耐熱性,耐環境特性,環保性能符合ROHS/無鉛標準,滿足無鉛焊接的回流溫.
.jpg)
| 項目 | 符號 | 規格說明 | 條件 | |
|---|---|---|---|---|
| 額定頻率范圍 | f_nom | 32.768kHz | 32kHz ～ 100kHz | 請聯系我們以獲取其它可用頻率的相關信息。 |
| 儲存溫度 | T_stg | -55°C ～ +125°C | 裸存 | |
| 工作溫度 | T_use | -40°C ～ +85°C | ||
| 激勵功率 | DL | 1.0μW Max. | ||
|
頻率公差 （標準） |
f_tol | ±20 × 10-6,±50 × 10-6 | ±50 × 10-6,±100 × 10-6 |
+25°C, DL=0.1μW |
| 拐點溫度 | Ti | +25°C±5°C | ||
| 頻率溫度系數 | B | -0.04 × 10-6/ °C2 Max. | ||
| 負載電容 | CL | 6pF to ∞ (標準:12.5pF) | 可指定 | |
| 串聯電阻（ESR） | R1 | 50kΩ Max. | 如下表所示 | |
| 串聯電容 | C1 | 1.8fF Typ. | 4.0fF ～ 0.6fF | |
| 分路電容 | C0 | 0.9pF Typ. | 2.0pF ～ 0.6pF | |
| 頻率老化 | f_age | ±3 ×10-6 / year Max. | ±5 ×10-6 / year Max. | +25°C,第一年 |
.jpg)
.jpg)
.png)
CL=24 pF 時的頻率敏感度是10 ppm/pF, 及CL=10 pF時的頻率敏感度是20 ppm/pF. 在并聯線路中, 負載電容越小, 頻率對負載電容變化的敏感度越高. 相反的, 負載電容越大, 頻率對負載電容變化的敏感度越低. 這就是石英晶體共振子用于VCXO線路上時, 線路設計上會選用較小負載電容. 反之, 在要求較準確的頻率信號時, 線路設計上會選用較高的負載電容.
愛普生1.jpg)
他們要求的是在元器件占領NO1.因此除了KHZ,MHZ的研究發展,另外還發明GHZ技術,使工藝技術達到人無完人,史前無例,實現以基波方式產生2.5GHz為止高頻的表面聲波（SAW）元器件.愛普生拓優科夢把半導體（IC）稱之為“產業之米”,并認為晶體元器件更是離不開的“產業之鹽”.
