- 產品型號：81416514
- 頻率：32.768KHZ

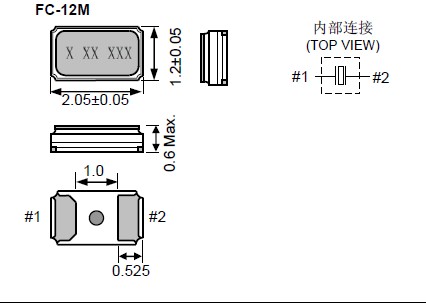

- 尺寸：2.05*1.2mm
- 產品介紹：小型,薄型,輕型的"X1A000061000300"表面貼片音叉型晶體諧振器,具備優良的耐熱性,耐環境特性,特別適用于有小型化要求的電子數碼產品市場領域,在辦公自動化,家電領域...
-

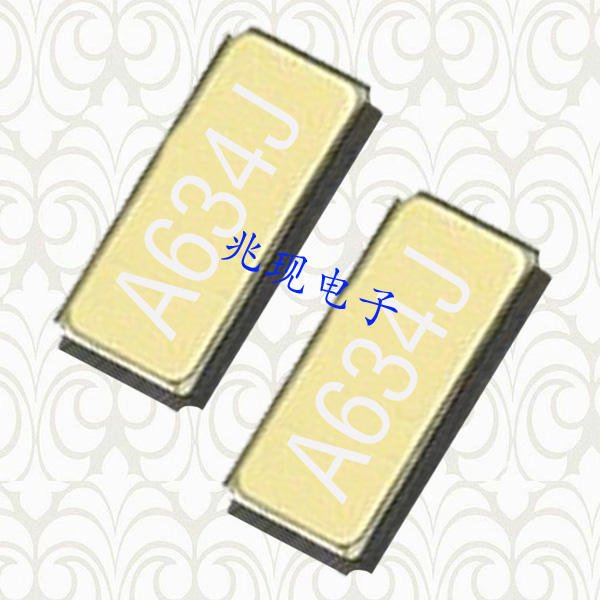

數字顯示器晶振FC-12M,表晶32.768K,愛普生石英晶振,X1A000061000300
數字顯示器晶振FC-12M,表晶32.768K,愛普生石英晶振,小型,薄型,輕型的表面貼片音叉型晶體諧振器,具備優良的耐熱性,耐環境特性,特別適用于"X1A000061000300"有小型化要求的電子數碼產品市場領域,在辦公自動化,家電領域,移動通信領域可發揮優良的電氣特性,符合ROHS/無鉛標準.
.jpg)
| 項目 | 符號 | 規格說明 | 條件 | ||
|---|---|---|---|---|---|
| FC-12D | FC-12M | ||||
| 額定頻率范圍 | f_nom | 32.768kHz | 32.768kHz | 32kHz to77.5kHz | 請聯系我們以便獲取其它可用頻率的相關信息 |
| 儲存溫度 | T_stg | -55 °C to +125 °C | 裸存 | ||
| 工作溫度 | T_use | -40 °C to +85 °C | |||
| 激勵功率 | DL | 0.25μW Max. | 0.5μW Max. | ||
| 頻率公差（標準） | f_tol | ±20×10-6 |
±20 × 10-6 ±30 × 10-6 |
+25 °C,DL=0.1 μW 如需更嚴格的公差,請聯系我們 |
|
| 拐點溫度 | Ti | +25 °C±5 °C | |||
| 頻率溫度系數 | B | -0.04 × 10-6/ °C2 Max | |||
| 負載電容 | CL | 7pF,9pF,12.5pF | 12.5pF | 可指定 | |
| 串聯電阻（ESR） | R1 | 75kΩ Max. | 90kΩ Max. | 90kΩ to 65kΩ | |
| 串聯電容 | C1 | 3.7fF Typ. | 6.4fF Typ. | 7.0fF to 2.7fF | |
| 分路電容 | C0 | 0.8 pF Typ. | 1.3pF Typ. | 1.6pF to 0.8pF | |
| 頻率老化 | f_age | ±3 ×10-6 / year Max | +25 °C, 第一年 | ||
.jpg)
.jpg)
負載電容:振蕩線路上的”負載電容(load capacitance)”定義為:從石英晶體共振子的兩個端子看向振蕩線路所遭遇到的所有電容值. 負載電容在線路上可以與石英晶體"X1A000061000300"共振子以并聯(parallel)或以串聯(series)的方示連接. 以并聯方式連接的振蕩線路中, 負載電容(CL)的大小會影響公稱頻率的特性.
